Cisco ルーターでリモートアクセス VPN の設定

この設定で、リモートアクセスVPNが正常に張れることまでは確認できたのですが、なぜかルーターのLAN側にルーティングされなくて悩んでます。解決したら、また更新しようと思います。

aaa new-model
!
!
aaa authentication login userauth local
aaa authorization network groupauth local
!
username kkint password 7 kkint-pass
!
crypto isakmp policy 1
 encr 3des
 hash md5
 authentication pre-share
 group 2
!
crypto isakmp client configuration group VPNCLIENT
 key cisco
 dns 172.16.23.254
 domain kkinternational.com
 pool ezvpn1
 save-password
!
crypto isakmp profile vpnclient-profile
   match identity group VPNCLIENT
   client authentication list userauth
   isakmp authorization list groupauth
   client configuration address respond
!
crypto ipsec transform-set myset esp-3des esp-md5-hmac
!
crypto dynamic-map dynmap 1
 set transform-set myset
 set isakmp-profile vpnclient-profile
 reverse-route
!
interface FastEthernet0
 description To the Internet
 ip address dhcp
 duplex auto
 speed auto
 crypto map ezvpnmap
カテゴリー
Apple Azure Microsoft Raspberry Pi SSTP VPN Windows クラウド コンピューター 技術一般

Mac OS で SSTP VPN を使う

PVアクセスランキング にほんブログ村 にほんブログ村 ブログブログへ
にほんブログ村

SoftEter VPN Serverでは、 VPN Azure Cloud を使用することができます。

これを使うことにより、ファイヤーウォール配下に存在するSoftether VPN Server に対しての外部からの VPN 接続で、Inbound NAT や Port Forwarding といった設定を追加する必要がなくなります。

VPN Azure Cloud ですが、名前の通り、Microsoft Azure を利用します。そして、マイクロソフトということで、Secure Socket Tunneling Protocol (SSTP) というプロトコルを使用して接続することになります。

これがちょっと厄介です。マイクロソフト社の提供している OSである Windowsであれば、SSTP を使った VPN は標準で設定できるのですが、Apple 社が提供している OS である Mac OS ではそうは行きません。SSTP は標準では使えません。

ですが、Mac OS で、さらに GUI で簡単に SSTP 接続ができるアプリを見つけました。その名は「iSSTP」 です。

iSSTP

ここからダウンロードができます。

今回実現したいのは、以下の構成です。

私の自宅には Raspberry Pi 4で、Softether VPN Server を動かしています。これに対して、外出先から SSTP VPN で接続して、自宅内の NAS やサーバーにアクセスします。

Raspberry Pi で Softether VPN Server を動かす方法と設定は、こちらの記事が参考になります。

Softether の設定

基本的な設定は完了している前提での説明となります。

基本設定に関しては、上記の記事が参考になります。

Softether 管理コンソールにログインします。

「VPN Azure」をクリックします。

「VPN Azure の設定」の中の「VPN Azure を有効にする」を選択して有効にします。

「現在の VPN Azure ホスト名」のところに表示されている「xxxxx.vpnazure.net」が、SSTP VPN の接続先となる FQDN になります。

「OK」をクリックして設定を適用します。

iSSTP の設定

まず「New」ボタンを押して、接続先の設定を行います。

  • Name: 任意の名前（何でも良いです。分かりやすい名前をつ付けましょう）
  • Server Address: VPN サーバの FQDN を記載（VPN Azure の場合は “xxx.vpnazure.net” になります)
  • Username: VPN 接続のユーザ名（SoftEther VPN で設定した場合は VPN 接続のために用意したユーザー）
  • Password: 上記ユーザーのパスワード

Server Address は、ここに表示されている値（xxxxx.vpnazure.net）です。

Password は、作成したユーザーの中で設定しているパスワード認証の値です。

iSSTP の設定画面で、忘れずに「Save」を押しておきます。これを忘れると、再起動すると設定が消えてしまいます。

SSTP VPN 接続

接続したい設定をクリックします。

画面右下の「Connect」をクリックします。

SSTP VPN 接続が開始されます。

接続が完了すると、VPN 接続先の DHCP の IPアドレスが割り当てられて表示されます。

SSTP VPN 接続切断

VPN 接続を切りたい時は、画面右下の「Disconnect」をクリックします。

ステータスが「Not Connected」になれば、VPN 接続は切断されています。

Raspberry Pi 4
posted with カエレバ

おもしろかったら、フォローしてください！

世の中には楽しいことがいっぱい - にほんブログ村

関連する記事：

最近の記事：

カテゴリー
2022年 Raspberry Pi VPN おすすめ販売 ガジェット コンピューター

Raspberry Pi 4 でサイト間 VPN を作ってみよう

私が Raspberry Pi 4 を最初に購入したのは 4ヶ月ほど前なのですが、やたらと気に入ってしまい、とうとう 4台目を購入しちゃいました。2GBモデルを1台、4GBモデルを2台、8GBモデルを1台持ってます。

今回は、Raspberry Pi 4 で、Softether を動かし、会社に置いてある Windows 上の Softether と、インターネット越しのサイト間 VPN を張ってみました。その時のメモ書きです。

必要なもの

Raspberry Pi 4 本体

VPN を動かすだけなら、2BG のモデルでも動きますが、4GB のモデルの方が良いかと思います。値段も1000円程度しか変わりませんし。

4GBモデル

posted with カエレバ

初めて Raspberry Pi 4 を購入する人は、セットになったものを購入すると便利です。必要なものが全て (モニター以外) 付いてます。

電源アダプター

動かしっぱなしの人はいのですが、使い終わったら電源を消したい人は、このスィッチの付いたタイプがおすすめす。電源を入れる時に、ケーブルの抜き差しが不要になります。

Raspberry Pi 4 ケース

Raspberry Pi は、使っているとすぐに熱くなります。以前、Linux でサーバーを動かしてみたのですが、ちょっと使っていたら、すぐにシステム温度が 90 度くらいまで上がりました。

ファンが付いているカバーが一番おすすめです。私も最初はこれを購入しました。やっぱり、音は気になりますね。そばにいかなければ分からない程度ですけど。

なので、2台目からは、ファンなしのケースを購入しましたファンなしなら、これがおすすめです。現在、Raspberry Pi 4 は 4台所有していますが、3台にこれを使用しています。

触ると本体は多少熱くなってますが、システム温度はしっかり下げられています。

Raspberry Pi 用モニター

忘れてはいけないのがモニターです。Raspberry Pi には、モニターはありません。基盤剥き出しの本体のみです。

OS インストール直後しか使用せず、あとは RDP とか VNC などで接続しますが、最初は必要ですので忘れないように購入しましょう。私はこれを使ってます。

MicroSD カード

Linux でサーバーを動かすなら、16GB でも 32GB でも十分です。

あと、MicroSD のサイズが大きいほど、バックアップの時間が長くなります。これを考えると、なるべく MicroSD のサイズは小さいに越したことはありません。

MicroSD リーダー・ライター

Raspberry Pi では、OS を MicroSD に書き込んで、そこから起動させて使います。OS の書き込みの際に必要となりますので、持っていない場合は購入しておきましょう。

事前準備

MicroSD に OS イメージを書き込むのには、Raspberry Imager を使うのが便利です。これが圧倒的に速いです。

Raspberry Pi Imager を起動し、Raspberry Pi OS (Raspbian)を、MicroSD にインストールします。

「Operation System」 の中からRaspberry Pi OS は選択できます。Raspberry Pi Imager が、ダウンロードして書き込んでくれます。

OS の書き込みが完了したら、MicroSD カードをRaspberry Pi 4に差し込み、Raspberry Pi OS を起動させます。

Raspberry Pi OS のIPアドレスは、固定にした方が良いです。あと、WiFi も停止して、ケーブルでネットワークに接続させましょう。

VNC も有効にしておきます。これにより、リモートから画面アクセスが可能になりますので、設定がしやすいです。

VPN のインストール

Raspberry Pi OS のブラウザーを起動し、SoftEther のダウンロードページ(https://www.softether-download.com/en.aspx?product=softether)から、必要なコンポーネントをダウンロードをします。

以下のように選択します。

  • 「ダウンロードするソフトウェアを選択」で、SoftEther VPN (Freeware) を選択
  • 「コンポーネントを選択」で、SoftEther VPN Server を選択
  • 「プラットフォーム」で、Linux を選択
  • 「CPU を選択」で、ARM EABI (32bit) を選択

ダウンロードが完了したら、画面の上のメニューの左側にある「ターミナル」をクリックして起動します。

ここからは、コマンド操作になります。

ダウンロードしたファイルを指定して展開します。

tar xzvf softether-vpnserver-v4.34-9745-beta-2020.04.05-linux-arm_eabi-32bit.tar.gz

「vpnserver」というフォルダが作成されるのが見えます。

「vpnserver」ディレクトリに移動して、make コマンドを実行します。

$ cd vpnserver
$ make

make を実行すると、何度か質問されるので、全て 1（Yes) で回答していきます。

Do you want to read the License Agreement for this software ?
1. Yes
2. No
Please choose one of above number:
1

vpnserver のプログラムの生成が開始します。

「vpnserver」フォルダを丸ごと /usr/local/ ディレクトリにコピーします。

cd ..
sudo rsync -av vpnserver /usr/local

または、フォルダを丸ごと移動させてしまっても良いです。

$ sudo mv vpnserver /usr/local

/usr/local/のディレクトリに「vpnserver」フォルダをコピーまたは移動できたら、/usr/localに移動します。

cd /usr/local

chmodコマンドで、権限を書き換えて保護していきます。

まずは、vpnserverフォルダです。

sudo chmod 700 vpnserver

次に、に移動します。

cd vpnserver

以下のコマンドを実行します。

find . -type d -exec chmod 755 {} \;
find . -type f -exec chmod 644 {} \;
chmod 700 vpncmd vpnserver

Raspberry Pi 4が起動した際に、SoftEther も自動で起動するようにします。

以下のvpnserver.serviceファイルを、新規で作成します。

sudo vim /usr/lib/systemd/system/vpnserver.service

ファイルの中に、以下のように記入していきます。

[Unit]
Description=SoftEther VPN Server
After=network.target

[Service]
Type=forking
ExecStart=/usr/local/vpnserver/vpnserver_start
ExecStop=/usr/local/vpnserver/vpnserver stop
KillMode=process
Restart=on-failure

[Install]
WantedBy=multi-user.target

/usr/local/vpnserver/vpnserver_startで、起動させる訳です。

なので今度は、/usr/local/vpnserver/ディレクトリーに、vpnserver_startファイルを作ります。

vim /usr/local/vpnserver/vpnserver_start

自動でtapデバイスの名前を選んできてブリッジに追加するスクリプトです。

#!/bin/bash
/usr/local/vpnserver/vpnserver start

tap=$(/sbin/ifconfig -a| awk '$1 ~ /^tap/ {print $1}')
/sbin/brctl addif br0 $tap

権限を変更します。

sudo chmod 755 /usr/local/vpnserver/vpnserver_start

これで、SofeEther 側の設定は完了です。

ブリッジのインストールと設定

bridge-utilsをインスト―ルします。

sudo apt-get install -y bridge-utils

ブリッジのipアドレスを設定。

/etc/dhcpcd.confに固定の内容を書いてはいけない。

sudo vim /etc/network/interfaces

自分の環境に合わせて、設定内容を記入していきます。

# loopback
auto lo
iface lo inet loopback

# Ethernet port
auto eth0
iface eth0 inet manual

# Bridge interface
auto br0
iface br0 inet static
address 172.16.xxx.yyy #固定のipアドレスを指定
netmask 255.255.255.0
network 172.16.xxx.0 #ネットワークのアドレスを指定
broadcast 172.16.xxx.255 #ブロードキャストアドレスを指定
gateway 172.16.xxx.yyy # ルータのアドレスを入れる
bridge_ports eth0

設定を適用させるために、一度リブートします。

sudo reboot
sudo /usr/local/vpnserver/vpnserver start

vpnserverの起動登録をします。

sudo systemctl enable vpnserver.service

これで、ブリッジのインストールと設定が完了です。

VPN Server Manager のインストール

ここからは、Raspberry Pi OS ではなく、Windows PC での作業となります。

自分のWindows PCに、VPN Server Manager をインストールします。

SoftEther のダウンロードページ(https://www.softether-download.com/en.aspx?product=softether)から、必要なコンポーネントをダウンロードをします。

以下のように選択します。

  • 「ダウンロードするソフトウェアを選択」で、SoftEther VPN (Freeware) を選択
  • 「コンポーネントを選択」で、SoftEther VPN Server Manager for Windows を選択
  • 「プラットフォーム」で、Windows を選択
  • 「CPU を選択」で、Intel (x86 and x64) を選択

VPN Server Manager の設定

まずは、VPN接続される側（自宅に置いてあるRaspberry Pi 4）の設定をしていきます。

画像に alt 属性が指定されていません。ファイル名: vpn+deployment.png

なぜ、自宅のRaspberry Pi 4が接続される側かというと、インターネット越しにSSL VPNが向かってきます。このインターネットからの通信を、インターネットルーターで、Raspberry Pi 4に向ける必要があるからです。Inboud NATでも良いですし、Port Forwardingでも良いです。ただ、こういった設定は、会社のITで管理されている機器には設定ができません。そのため、自宅の方で行います。

Windows PC 上のVPN Server Manager から、Raspberry Pi OS 上のVPN Serverに接続して、VPN関連の設定をしていきます。

VPN Server の登録

以下のように設定していきます。

  • 接続設定名に、Raspberry Pi OS のIPアドレスを指定します。
  • ホスト名には、後から見て、これがどのVPN Serverなのか分かる名前を指定します。Raspberry Pi OS の名前でも良いと思います。
  • ポート番号は、443のままが良いでしょう。

設定が完了したら、OKを押して登録します。

  • 仮想HUBの名前を指定します。「どこへの接続」という感じの名前が分かりやすいと思います。
  • 仮想HUBの管理パスワードも設定します。

設定が完了したら、OKを押して保存します。

次に、「ローカルブリッジ設定」をクリックします。

  • 「新しいローカルブリッジの定義」の「仮想HUB」のプルダウンメニューから、先ほど作成した仮想HUBの名前を選択します。
  • 「LANカード」では、プルダウンメニューから「br0」を選択します。

設定が完了したら、閉じるをクリックして、設定を保存します。

「ダイナミックDNS設定」をクリックします。

ダイナミックDNS機能の設定画面の中の「ダイナミックDNSホストの変更」を設定していきます。

設定が完了したら、閉じるをクリックし、設定を保存します。

ユーザーを登録していきます。

「ユーザー管理」をクリックします。

「新規作成」をクリックし、ユーザーを作成します。

  • 「ユーザー名」で、ユーザー名を設定します。例えば、Tarouとかuser-01などです。
  • 「本名」で、上記ユーザーの本名を入力します。例えば、Tarou Yamada などです。
  • 「説明」はオプションが、後からこのユーザーがどのようなユーザーなのか分かるようにコメントを入れておきます。
  • 「パスワード認証」で、このユーザーがVPN接続する際に使用するパスワードを指定します。

設定が完了したら、OKをクリックし、設定を保存します。

これで、VPN接続される側の設定は完了です。

次に、VPN接続する側（オフィスのWindows のSoftEther）の設定を行います。

「仮想HUBの管理」をクリックします。

「カスケード接続の管理」をクリックします。

「新規作成」をクリックします。

関連する記事：

最近の記事：

カテゴリー
2022年 CCNP Enterprise Cisco VPN コマンド コンピューター トラブルシューティング ルーティング 技術一般 認定資格

Cisco ルーターで VPN (2) サイト間 GRE over IPSec VPN 接続

PVアクセスランキング にほんブログ村 にほんブログ村 ブログブログへ
にほんブログ村

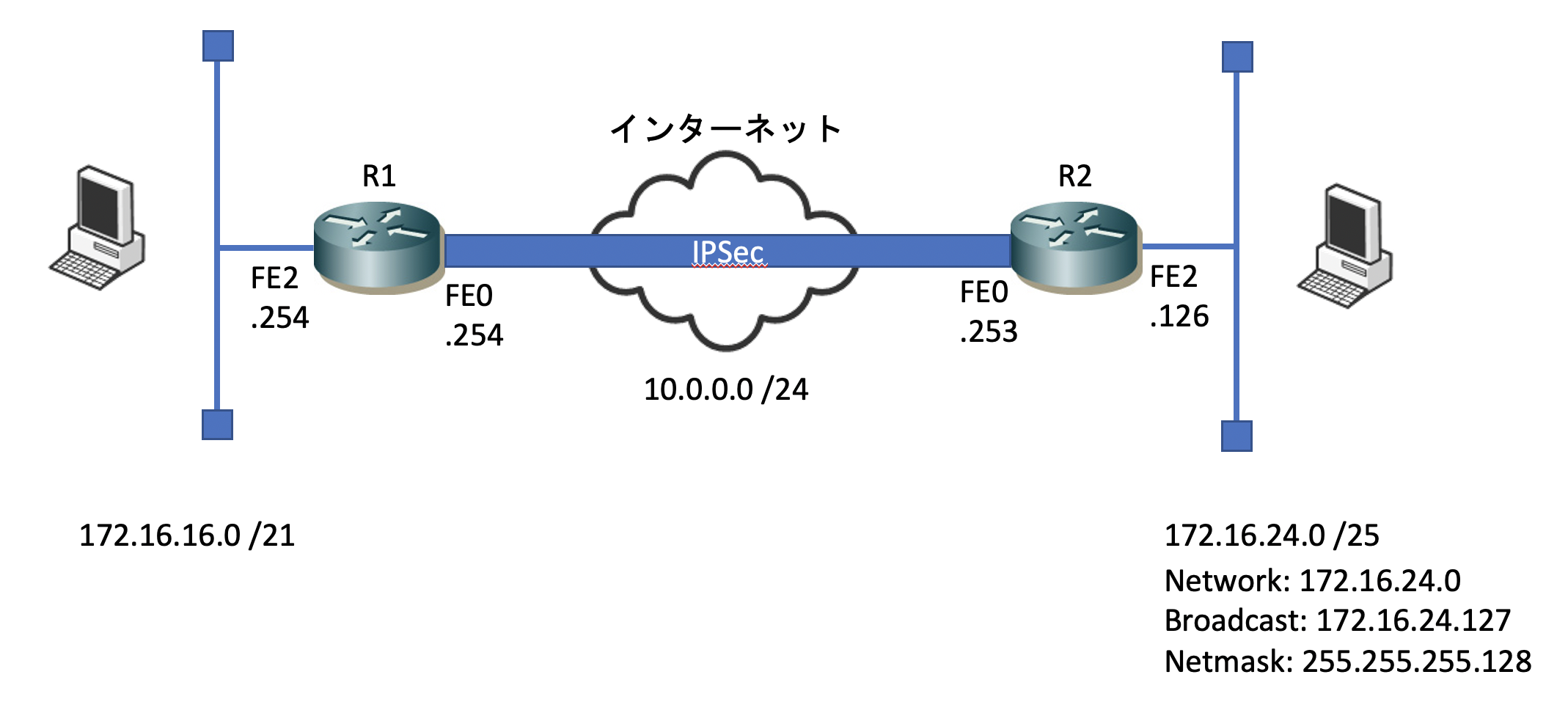

前回は、サイト間 IPSec 接続を試しました。

今度は、IPSec トンネルの中に GRE トンネルを通し、インターネット越しにダイナミックルーティングプロトコルのやり取りができるようにしてみたいと思います。

いわゆる GRE over IPSec というやつです。

今回は、両側のルーターで OSPF を動かし、お互いの LAN 側の経路情報をインターネット越しに交換させます。

最終系は、こんなイメージです。

GRE の設定

GRE over IPSec と聞くと、何だか難しく聞こえますが、結局やっていることは、GRE トンネルの設定と IPSec トンネルの設定です。これらを同時に使っているだけです。

まずは、GRE トンネルの設定から見てみます。

2台のルーター間で GRE トンネルを確立させるためには、Tunnel インターフェスが必要となります。

この Tunnel インターフェースで設定した IPアドレスを使って、通信をカプセリングします。カプセリングをすることにより、ダイナミックルーティングの情報がインターネット越しにできる（GRE トンネルの中を通過する）ようになります。

interface Loopback1
 ip address 111.1.1.1 255.255.255.255
 !
!
interface Tunnel1
 ip address 192.168.1.1 255.255.255.0
 ip mtu 1372
 tunnel source Loopback1 <<< 1
 tunnel destination 222.1.1.1 <<< 2

Tunnel インターフェースでは、IPアドレス以外にも設定すべき項目が 2つあります。この2つの設定も行わないと、インターフェースは Up/Up にはなりません。

  1. Tunnel Source
  2. Tunnel Destination

1 の Tunnel Source ですが、物理インターフェースであっても、Loopback インターフェースであってもどちらでも良いです。

Loopback インターフェースはダウンすることがないですので、こちらを使った方が良いでしょう。特にインターネットルーターで、DHCP でアドレスをもらっている場合、IPアドレスが変わってしまいます。変更の度に Tunnel Source/Destinatio の設定も変えないといけなくなるので、それを避けるためにもLoopback インターフェースが良いです。

Tunnel インターフェースには、他にも色々と設定項目はありますが、上記2つが最低限必要となる設定です。

MTU は 1372 に変更しておきます。

今回の設定では、R1 の Loopback 1 インターフェースのIPアドレスを使用してます。

次に２の Tunnel Destination です。

今回は、対向側になる R2 の Loopback インターフェースの IPアドレスを指定します。

最後に、Network コマンドを使って、Tunnel インターフェースでも OSPF を有効にします。

これにより、Tunnel インターフェースが OSPF の広報をするタイミング GRE トンネルが作成され、OSPF の広報情報が GRE でカプセリングされ、OSPF のネイバーが張れます。

router ospf 1
 log-adjacency-changes
 network 172.16.16.0 0.0.7.255 area 0 <<< LAN segment
 network 192.168.1.1 0.0.0.0 area 0 <<< Tunnel 1

対向側になる R2 の設定は、こんな感じです（GRE の設定に関連する部分のみを抜粋しています）。

interface Loopback1
 ip address 222.1.1.1 255.255.255.255
 !
!
interface Tunnel1
 ip address 192.168.1.2 255.255.255.0
 ip mtu 1372
 tunnel source Loopback1
 tunnel destination 111.1.1.1
 !
router ospf 1
 log-adjacency-changes
 network 172.16.24.0 0.0.0.127 area 0 <<< LAN segment
 network 192.168.1.2 0.0.0.0 area 0 <<< Tunnel 1

これで、GRE トンネル経由で、2つのルーター間の OSPF ネイバーが張れます。

R1#sh ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
192.168.1.254     0   FULL/  -        00:00:36    192.168.2.254     Tunnel1

GRE over IPSec の設定

さて、いよいよ本題の GRE over IPSec の設定に入ります。

以下では、暗号化マップを使った IPSec の設定を行います。

と言っても、基本的には先ほどの GRE トンネルの設定と IPSec トンネルの設定を組み合わせるだけです。

組み合わせた時の設定のポイントですが、Crypto マップのポリシーで指定している「IPSec の対象とするアドレス」です。

crypto map M-ipsec 1 ipsec-isakmp
 set peer 10.0.0.253
 set transform-set IPSEC
 match address A-ipsec <<< IPSec 対象アドレス

今回、A-ipsec という ACL を指定していますが、その中が以下のものです。

ip access-list extended A-ipsec
 permit gre host 111.1.1.1 host 222.1.1.1

111.1.1.1 と 222.1.1.1 を指定していますね。つまり、Tunnel インターフェースの IPアドレスです。つまり、これらのIPアドレスは、GRE トンネルの Source と Destination で指定ている IPアドレスです。

ということは、動作としては、

  1. OSPF のネイバーを張ろうとすると、
  2. GRE トンネルを張ろうとし、
  3. IPSec トンネルが形成される
  4. それからGRE トンネルが形成され、
  5. OSPF のネイバーが張れる

という流れになります。

同じ考え方で R2 も設定します。

crypto map M-ipsec 1 ipsec-isakmp
 set peer 10.0.0.254
 set transform-set IPSEC
 match address A-ipsec
!
ip access-list extended A-ipsec
 permit gre host 222.1.1.1 host 111.1.1.1

これで GRE over IPSec の設定が完了です。R2 のルーティングテーブルを見てみましょう。

R2#sh ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override, p - overrides from PfR

Gateway of last resort is 0.0.0.0 to network 0.0.0.0

S*    0.0.0.0/0 is directly connected, FastEthernet0
      10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
O E2     10.0.1.135/32 [110/20] via 192.168.1.1, 00:14:09, Tunnel1
O IA     10.74.6.0/24 [110/1002] via 192.168.1.1, 00:14:09, Tunnel1
O IA     10.200.1.0/24 [110/1002] via 192.168.1.1, 00:14:09, Tunnel1
      172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks
O E2     172.16.0.0/27 [110/20] via 192.168.1.1, 00:14:09, Tunnel1
O E2     172.16.0.32/27 [110/20] via 192.168.1.1, 00:14:09, Tunnel1
O        172.16.16.0/21 [110/1001] via 192.168.1.1, 00:14:09, Tunnel1
      192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, Tunnel1
L        192.168.1.2/32 is directly connected, Tunnel1
      222.1.1.0/32 is subnetted, 1 subnets
C        222.1.1.1 is directly connected, Loopback1

R1 の LAN 側になるセグメント情報（172.16.16.0 /21）が R2 のルーティングテーブル上で見えますね。これで GRE over IPSec の設定は完了です。

ですがここで一つ疑問が湧いてきました。

Loopback インターフェースで指定している IPアドレスって、到達不能のものであるはずなのに、GRE トンネルってどうやって張れるのだろう？

不思議だったので調べてみたら、Cisco の GRE の説明のページに記載がありました。

有効なトンネル送信元は、それ自体がアップ/アップ状態で、IPアドレスが設定されているインターフェースで構成されます。

有効なトンネル宛先は、ルーティング可能な宛先です。ただし、到達可能である必要はありません。

Tunnel Destination の IPアドレスは、到達可能でなくても良いのです。なるほどです。

設定内容

R1

R1#sh run
Building configuration...

Current configuration : 2235 bytes
!
! Last configuration change at 01:30:10 UTC Wed Feb 14 2022
!
version 15.0
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
enable secret 5 cisco
enable password cisco-ena
!
no aaa new-model
!
!
!
!
!
dot11 syslog
ip source-route
!
!
!
!
ip cef
no ipv6 cef
!
multilink bundle-name authenticated
!
!
!
license udi pid CISCO1812-J/K9 sn xxxxxxx
!
!
!
!
crypto isakmp policy 10
 hash md5
 authentication pre-share
crypto isakmp key vpnuser address 10.0.0.253
!
!
crypto ipsec transform-set IPSEC esp-3des esp-md5-hmac
 mode transport
!
crypto map M-ipsec 1 ipsec-isakmp
 set peer 10.0.0.253
 set transform-set IPSEC
 match address A-ipsec
!
!
!
!
!
interface Loopback1
 ip address 111.1.1.1 255.255.255.255
 !
!
interface Tunnel1
 ip address 192.168.1.1 255.255.255.0
 ip mtu 1372
 tunnel source Loopback1
 tunnel destination 222.1.1.1
 !
!
interface BRI0
 no ip address
 encapsulation hdlc
 shutdown
 !
!
interface FastEthernet0
 ip address 10.0.0.254 255.255.255.0
 duplex auto
 speed auto
 crypto map M-ipsec
 !
!
interface FastEthernet1
 no ip address
 duplex auto
 speed auto
 !
!
interface FastEthernet2
 switchport access vlan 100
 !
!
interface FastEthernet3
 switchport access vlan 100
 !
!
interface FastEthernet4
 switchport access vlan 100
 !
!
interface FastEthernet5
 switchport access vlan 100
 !
!
interface FastEthernet6
 switchport access vlan 100
 !
!
interface FastEthernet7
 switchport access vlan 100
 !
!
interface FastEthernet8
 switchport access vlan 100
 !
!
interface FastEthernet9
 switchport access vlan 100
 !
!
interface Vlan1
 no ip address
 !
!
interface Vlan100
 ip address 172.16.23.254 255.255.248.0
 !
!
router ospf 1
 log-adjacency-changes
 network 172.16.16.0 0.0.7.255 area 0
 network 192.168.1.1 0.0.0.0 area 0
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
!
ip route 0.0.0.0 0.0.0.0 FastEthernet0
!
ip access-list extended A-ipsec
 permit gre host 111.1.1.1 host 222.1.1.1
!
!
!
!
!
!
!
control-plane
 !
!
!
line con 0
 password cisco-con
 login
line aux 0
line vty 0 4
 password cisco-vty
 login
!
end

R2

R2#sh run
Building configuration...

Current configuration : 2393 bytes
!
! Last configuration change at 01:19:06 UTC Wed Feb 14 2022
!
version 15.0
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
enable secret 5 cisco
enable password cisco-ena
!
no aaa new-model
!
!
!
memory-size iomem 25
!
!
dot11 syslog
ip source-route
!
!
!
!
ip cef
no ip domain lookup
no ipv6 cef
!
multilink bundle-name authenticated
!
!
!
license udi pid CISCO1812-J/K9 sn xxxxxx
!
!
vlan 100
 name home-data
!
vlan 111
 name MGMT
!
vlan 200
 name PBR-test
!
!
!
crypto isakmp policy 10
 hash md5
 authentication pre-share
crypto isakmp key vpnuser address 10.0.0.254
!
!
crypto ipsec transform-set IPSEC esp-3des esp-md5-hmac
 mode transport
!
crypto map M-ipsec 1 ipsec-isakmp
 set peer 10.0.0.254
 set transform-set IPSEC
 match address A-ipsec
!
!
!
!
!
interface Loopback1
 ip address 222.1.1.1 255.255.255.255
 !
!
interface Tunnel1
 ip address 192.168.1.2 255.255.255.0
 ip mtu 1372
 tunnel source Loopback1
 tunnel destination 111.1.1.1
 !
!
interface BRI0
 no ip address
 encapsulation hdlc
 shutdown
 !
!
interface FastEthernet0
 ip address 10.0.0.253 255.255.255.0
 duplex auto
 speed auto
 crypto map M-ipsec
 !
!
interface FastEthernet1
 no ip address
 duplex auto
 speed auto
 !
!
interface FastEthernet2
 switchport access vlan 100
 !
!
interface FastEthernet3
 switchport access vlan 100
 !
!
interface FastEthernet4
 switchport access vlan 100
 !
!
interface FastEthernet5
 switchport access vlan 100
 !
!
interface FastEthernet6
 switchport access vlan 100
 !
!
interface FastEthernet7
 switchport access vlan 100
 !
!
interface FastEthernet8
 switchport access vlan 100
 !
!
interface FastEthernet9
 switchport access vlan 100
 !
!
interface Vlan1
 no ip address
 !
!
interface Vlan100
 ip address 172.16.24.126 255.255.255.128
 !
!
router ospf 1
 log-adjacency-changes
 network 172.16.24.0 0.0.0.127 area 0
 network 192.168.1.2 0.0.0.0 area 0
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
!
ip route 0.0.0.0 0.0.0.0 FastEthernet0
!
ip access-list extended A-ipsec
 permit gre host 222.1.1.1 host 111.1.1.1
!
!
!
!
!
!
!
control-plane
 !
!
!
line con 0
 password cisco-con
 login
line aux 0
line vty 0 4
 password cisco-vty
 login
!
end

おもしろかったら、フォローしてください！

世の中には楽しいことがいっぱい - にほんブログ村

関連する記事：

最近の記事：

カテゴリー
2022年 CCNP Enterprise Cisco VPN コマンド コンピューター トラブルシューティング ルーティング 技術一般 認定資格

Cisco ルーターで VPN (1) サイト間 IPSec VPN 接続

PVアクセスランキング にほんブログ村 にほんブログ村 ブログブログへ
にほんブログ村

私の自宅では、インターネットルーターに Cisco ルーターを使用していますので、父親の家でも Cisco ルーターを使って、父親の家と私の自宅を IPSec VPN で接続してみようかなと考えました。

以前は、Buffalo ルーターを使って、父親の家と VPN 接続していたのですが、それが壊れてしまいました。これがきっかけです。

今回考えているのは、以下のような構成です。

単純にインターネット越しに 2つのサイトを VPN 接続するという構成です。

今回の動作確認で使用したのは、Cisco 1812J です。2台のルーターをバックトゥバックで接続しています。

サイト間 VPN の動作確認

自宅に 2台の Cisco ルーターを用意し、テスト構成を作成して、IPSec の設定を行いました。

テスト構成は、以下のアドレス体系としています。

以下のIPSecの設定は、暗号化マップを使った方式となります。

IPsec の設定

  1. まず、ISAKMP ポリシーを作成します。
  2. ここでは、「共通鍵を使用しますよ」と宣言を行います。
  3. 次に、IPSec 接続の際に使用するキーを指定し、そして、そのキーを使用して IPSec 接続する対向先のルーターの IPアドレスを指定します。
crypto isakmp policy 10 <<< 1
 hash md5
 authentication pre-share <<< 2
 crypto isakmp key vpnuser address 10.0.0.253 <<< 3

10.0.0.253 が R2 の Fast Ethernet の IPアドレスです。これは、インターネット越しで到達可能な IPアドレスである必要があります。

つまり、「このインターフェースとの IPSec 接続には、このキーを使用しましょう」ということです。

次に、Transform セットを作成します。

ここでは、IPSec 接続の際に使用する暗号化の方式を定義します。

crypto ipsec transform-set myset esp-des esp-md5-hmac

ここで使用している「myset」が、このTransform セットの名前になります。

使用する暗号化方式は、「esp-des esp-md5-hmac 」です。

次に、Cryptoマップ（暗号化マップ）を作成します。

このマップ内では、

  1. どの IPアドレスが IPSec の接続先なのか
  2. どの通信を IPSec トンネルの対象にするのか（トンネルの中に通すのか）
  3. 使用する Transform セットの名前

を定義します。

crypto map mymap 10 ipsec-isakmp
 set peer 10.0.0.253 <<< 1
 set transform-set myset <<< 2
 match address 100 <<< 3
  • この Crypto マップの名前は「mymap」としています。
  • set peer で指定しているのが、IPSec の張り先となるIPアドレスです。
  • このマップを使用する時には、「myset」という Transform セットを使いなさいとします。
  • match address でしてしている番号が、ACL の番号となります。この ACL で IPSec トンネルの中に入れる対象となるトラフィックはどれなのかを定義します。

最後に、ACL を作成します。

2台のルーターの、それぞれの LAN 側のセグメントを指定します。

access-list 100 permit ip 172.16.16.0 0.0.7.255 172.16.24.0 0.0.0.127

「R1 の LAN 側（172.16.16.0 /21) から、R2 の LAN 側（172.16.24.0 /25) へ向かうトラフィックを IPSec トンネルの中に入れますよ」ということです。

これで、IPSec の基本設定は完了です。

IPSec のCrypto マップを適用

仕上げとして、作成した Crypto マップを、対象となるインターフェースに適用しましょう。

適用するインターフェースは、WAN 側（インターネット側）に面しているインターフェースです。つまり、対向側ルーターが IPSec トンネルを張ってくる宛先となるインターフェースです。

先ほど作成した Crypto マップは「mymap」でしたね。

crypto map コマンドで、そのマップの名前を指定して、インターフェースに適用します。

interface FastEthernet0
 ip address 10.0.0.254 255.255.255.0
 duplex auto
 speed auto
 crypto map mymap

私が Crypto マップを適用しているのは、Fast Ethernet 0 インターフェースになります。

そうそう、このルーターはインターネットルーターですので、デフォルトルートは Fast Ethernet 0 (インターネットに面しているインターフェース）に向けておきましょう。

これを忘れると、インターネット向けの通信ができません。

ip route 0.0.0.0 0.0.0.0 FastEthernet0

これで、IPSec の設定適用は完了です。

これと同じことを、R2 側でも行います。IPSec トンネルの接続先が R1 になる点だけが異なります。

以下、IPSec 接続に必要な部分の設定のみを抜粋しています。

crypto isakmp policy 10
 hash md5
 authentication pre-share
crypto isakmp key vpnuser address 10.0.0.254
!
!
crypto ipsec transform-set myset esp-des esp-md5-hmac
!
crypto map mymap 10 ipsec-isakmp
 set peer 10.0.0.254
 set transform-set myset
 match address 100
!
!
interface BRI0
 no ip address
 encapsulation hdlc
 shutdown
 !
!
interface FastEthernet0
 ip address 10.0.0.253 255.255.255.0
 duplex auto
 speed auto
 crypto map mymap
 !
!
ip route 0.0.0.0 0.0.0.0 FastEthernet0
!
access-list 100 permit ip 172.16.24.0 0.0.0.127 172.16.16.0 0.0.7.255

IPSec の接続確認コマンド

実際に通信をして確認をしてみます。

  • show crypto isakmp sa
R1#sh crypto isakmp sa
IPv4 Crypto ISAKMP SA
dst             src             state          conn-id status
10.0.0.253       10.0.0.254       QM_IDLE           2001 ACTIVE

ステータスが「QM_IDLE」になっていれば、ISAKMP 接続は完了です。

「QM_IDLE」以外のステータスの場合、このページが参考になります。

  • show crypto ipsec sa
C1812-test#sh crypto ipsec sa

interface: FastEthernet0
    Crypto map tag: M-ipsec, local addr 10.0.0.254

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (0.0.0.0/255.255.255.255/47/0)
   remote ident (addr/mask/prot/port): (0.0.0.0/255.255.255.255/47/0)
   current_peer 10.0.0.253 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 97, #pkts encrypt: 97, #pkts digest: 97
    #pkts decaps: 94, #pkts decrypt: 94, #pkts verify: 94
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 134, #recv errors 0

     local crypto endpt.: 10.0.0.254, remote crypto endpt.: 10.0.0.253
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0
     current outbound spi: 0xD8FB69D5(3640355285)
     PFS (Y/N): N, DH group: none

     inbound esp sas:
      spi: 0xD6CE8456(3603858518)
        transform: esp-3des esp-md5-hmac ,
        in use settings ={Tunnel, }
        conn id: 1, flow_id: Onboard VPN:1, sibling_flags 80000046, crypto map: M-ipsec
        sa timing: remaining key lifetime (k/sec): (4420763/2793)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE

     inbound ah sas:

     inbound pcp sas:

     outbound esp sas:
      spi: 0xD8FB69D5(3640355285)
        transform: esp-3des esp-md5-hmac ,
        in use settings ={Tunnel, }
        conn id: 2, flow_id: Onboard VPN:2, sibling_flags 80000046, crypto map: M-ipsec
        sa timing: remaining key lifetime (k/sec): (4420762/2793)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE

     outbound ah sas:

     outbound pcp sas:

カウンターの数値が上がっていれば、IPSec トンネルの中に通信が通過しています。

うまく接続できない時は、デバッグコマンドが役に立ちます。

  • debug crypto isakmp
  • debug crypto ipsec

設定内容

R1

R1#sh run
Building configuration...

Current configuration : 1842 bytes
!
! Last configuration change at 06:21:16 UTC Tue Feb 23 2021
!
version 15.0
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
!
!
!
!
dot11 syslog
ip source-route
!
!
!
!
ip cef
no ipv6 cef
!
multilink bundle-name authenticated
!
!
!
license udi pid CISCO1812-J/K9 sn xxxxxxx
!
!
!
!
crypto isakmp policy 10
 hash md5
 authentication pre-share
crypto isakmp key vpnuser address 10.0.0.253
!
!
crypto ipsec transform-set myset esp-des esp-md5-hmac
!
crypto map mymap 10 ipsec-isakmp
 set peer 10.0.0.253
 set transform-set myset
 match address 100
!
!
!
!
!
interface BRI0
 no ip address
 encapsulation hdlc
 shutdown
 !
!
interface FastEthernet0
 ip address 10.0.0.254 255.255.255.0
 duplex auto
 speed auto
 crypto map mymap
 !
!
interface FastEthernet1
 no ip address
 duplex auto
 speed auto
 !
!
interface FastEthernet2
 switchport access vlan 100
 !
!
interface FastEthernet3
 switchport access vlan 100
 !
!
interface FastEthernet4
 switchport access vlan 100
 !
!
interface FastEthernet5
 switchport access vlan 100
 !
!
interface FastEthernet6
 switchport access vlan 100
 !
!
interface FastEthernet7
 switchport access vlan 100
 !
!
interface FastEthernet8
 switchport access vlan 100
 !
!
interface FastEthernet9
 switchport access vlan 100
 !
!
interface Vlan1
 no ip address
 !
!
interface Vlan100
 ip address 172.16.23.254 255.255.248.0
 !
!
router ospf 1
 log-adjacency-changes
 network 172.16.16.0 0.0.7.255 area 0
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
!
ip route 0.0.0.0 0.0.0.0 FastEthernet0
!
access-list 100 permit ip 172.16.16.0 0.0.7.255 172.16.24.0 0.0.0.127
!
!
!
!
!
!
control-plane
 !
!
!
line con 0
line aux 0
line vty 0 4
 login
!
end

R2

R2#sh run
Building configuration...

Current configuration : 1980 bytes
!
! Last configuration change at 06:07:15 UTC Sun Feb 13 2022
!
version 15.0
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
!
!
memory-size iomem 25
!
!
dot11 syslog
ip source-route
!
!
!
!
ip cef
no ipv6 cef
!
multilink bundle-name authenticated
!
!
!
license udi pid CISCO1812-J/K9 sn xxxxxxx
!
!
vlan 100
 name home-data
!
vlan 111
 name MGMT
!
vlan 200
 name PBR-test
!
!
!
crypto isakmp policy 10
 hash md5
 authentication pre-share
crypto isakmp key vpnuser address 10.0.0.254
!
!
crypto ipsec transform-set myset esp-des esp-md5-hmac
!
crypto map mymap 10 ipsec-isakmp
 set peer 10.0.0.254
 set transform-set myset
 match address 100
!
!
!
!
!
interface BRI0
 no ip address
 encapsulation hdlc
 shutdown
 !
!
interface FastEthernet0
 ip address 10.0.0.253 255.255.255.0
 duplex auto
 speed auto
 crypto map mymap
 !
!
interface FastEthernet1
 no ip address
 duplex auto
 speed auto
 !
!
interface FastEthernet2
 switchport access vlan 100
 !
!
interface FastEthernet3
 switchport access vlan 100
 !
!
interface FastEthernet4
 switchport access vlan 100
 !
!
interface FastEthernet5
 switchport access vlan 100
 !
!
interface FastEthernet6
 switchport access vlan 100
 !
!
interface FastEthernet7
 switchport access vlan 100
 !
!
interface FastEthernet8
 switchport access vlan 100
 !
!
interface FastEthernet9
 switchport access vlan 100
 !
!
interface Vlan1
 no ip address
 !
!
interface Vlan100
 ip address 172.16.24.126 255.255.255.128
 !
!
router ospf 1
 log-adjacency-changes
 network 172.16.24.0 0.0.0.127 area 0
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
!
ip route 0.0.0.0 0.0.0.0 FastEthernet0
!
access-list 100 permit ip 172.16.24.0 0.0.0.127 172.16.16.0 0.0.7.255
!
!
!
!
!
!
control-plane
 !
!
!
line con 0
line aux 0
line vty 0 4
 login
!
end

おもしろかったら、フォローしてください！

世の中には楽しいことがいっぱい - にほんブログ村

関連する記事：

最近の記事：
